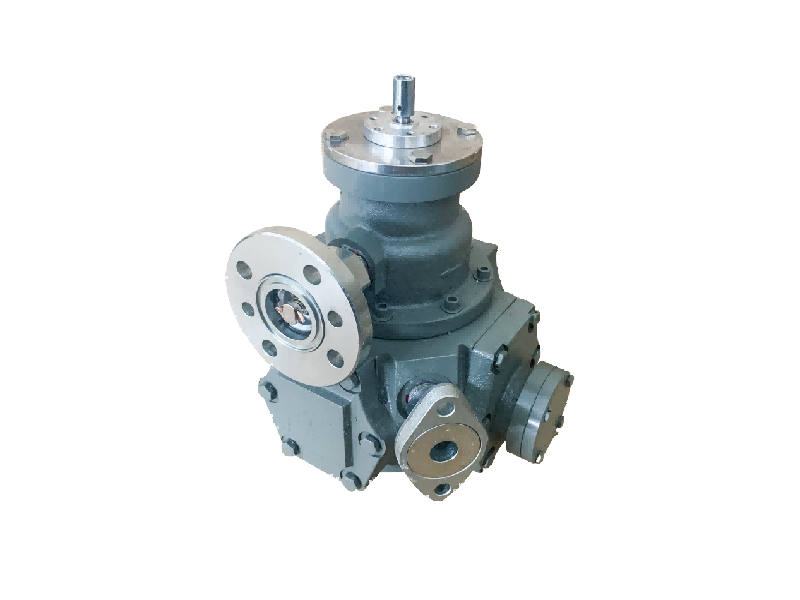

এর মূলএলপিজিএফএম 1 ফ্লোমিটারএকটি বদ্ধ নলাকার শেল। নলাকার ড্রামের কেন্দ্রীয় অক্ষের চারপাশে একটি নিখরচায় আবর্তনের ভিতরে শেল ইনস্টল করা হয়েছে, রেডিয়াল ব্লেড দ্বারা ড্রামটি তিন বা চারটি স্বতন্ত্র গ্যাস চেম্বারে (বা ‘বালতি’) বিভক্ত হয়েছিল। প্রতিটি চেম্বারের অভ্যন্তরীণ প্রাচীরের (কেন্দ্রের অক্ষের নিকটে) এবং বাইরের প্রাচীরের (আবাসনগুলির নিকটে) সোজা চেরা খোলা থাকে: অভ্যন্তরীণ উদ্বোধনটি চেম্বারের মিটারিং চেম্বারের খালি হিসাবে কাজ করে এবং বাইরের উদ্বোধনটি চেম্বারের আউটলেট হিসাবে কাজ করে। এলপিজিএফএম 1 হাউজিংটি প্রায় অর্ধেক জল বা নিম্ন-সান্দ্রতা তেলের একটি সিলিং তরল হিসাবে পূর্ণ হয়, যাতে রোটারের নীচের অর্ধেকটি তরলটিতে নিমজ্জিত হয়। এই তরল সিলিং পদ্ধতিটি ফ্লোমিটারের মূল বৈশিষ্ট্য, যা traditional তিহ্যবাহী ভলিউম্যাট্রিক ফ্লোমিটারের যান্ত্রিক সিলিংকে প্রতিস্থাপন করে এবং একটি অনন্য ফাঁস-মুক্ত অপারেশন অর্জন করে।
কর্মপ্রবাহে ফ্লোমিটার ইনলেট থেকে গ্যাস নিম্নরূপ:
ইনফ্ল্যাটেবল স্টেজ: গ্যাস চেম্বারের নির্দিষ্ট অবস্থানে (যেমন একটি চেম্বারের মতো) স্রোতে প্রথমে গ্যাস। এই সময়ে, অভ্যন্তরীণ খাঁড়িটির একটি চেম্বার কেবল তরল পৃষ্ঠের সংস্পর্শে এসেছিল এবং গ্যাসের সাথে সংযুক্ত খাঁজটি একটি চেম্বারটি পূরণ করতে শুরু করে। একই সময়ে, আরেকটি চেম্বার (উদাঃ চেম্বার বি) গ্যাসে ভরা থাকে এবং এর অভ্যন্তরীণ এবং বাইরের খোলার তরল পৃষ্ঠ দ্বারা সিল করা হয়, একটি বদ্ধ ‘বালতি’ স্থান তৈরি করে - মিটারিং চেম্বার। তৃতীয় চেম্বার (উদাঃ, চেম্বার সি) এর বাইরের আউটলেটটি তরল পৃষ্ঠের সংস্পর্শে রয়েছে এবং মিটার আউটলেটে গ্যাস বের করতে শুরু করে।
ড্রাইভ এবং রোটেশন: গ্যাসটি যখন একটি চেম্বারটি পূরণ করতে থাকে, ঘোরানো সিলিন্ডারটি ইনলেট চাপ দ্বারা চালিত ভারসাম্যহীন বলের শিকার হয় এবং তার কেন্দ্রীয় অক্ষের চারপাশে ঘড়ির কাঁটার দিকে ঘোরানো শুরু করে (ঘূর্ণনের দিকটি নকশার উপর নির্ভর করে এবং চিত্রের মধ্যে পাল্টাভাবে দেখানো হয়)।
একই সময়ে, চেম্বার এ চেম্বার বিয়ের মূল অবস্থানে ঘোরে এবং এর অভ্যন্তরীণ এবং বাইরের খোলার তরল পৃষ্ঠ দ্বারা সিল করা হয়, একটি নতুন মিটারিং চেম্বার গঠন করে। এইভাবে, প্রতিটি চেম্বার চক্রের মধ্য দিয়ে যায়: মুদ্রাস্ফীতি → একটি সিলড চেম্বার → নিষ্কাশন → নিমজ্জন দ্বারা পুনরায় সেট করা।
ভলিউম্যাট্রিক পরিমাপের ভিত্তি: মূল বিষয়টি হ'ল ড্রামের প্রতিটি বিপ্লবের জন্য, ‘চেম্বারের সংখ্যার × স্বতন্ত্র চেম্বারের পরিমাণ’ এর সমান গ্যাসের একটি ভলিউম মিটার মধ্য দিয়ে যায়। উদাহরণস্বরূপ, একটি চার-চেম্বার রটারের ক্ষেত্রে, একটি বিপ্লব চেম্বারের পরিমাণের চেয়ে চারগুণ বেশি স্রাব করে। সিলিন্ডারের আবর্তনের সংখ্যা গিয়ারিং প্রক্রিয়াটির মাধ্যমে বাহ্যিক গণনা সূচক (উদাঃ যান্ত্রিক কাউন্টার বা বৈদ্যুতিন সেন্সর) এ প্রেরণ করা হয়, যা ফ্লোমিটারের মধ্য দিয়ে যাওয়া মোট গ্যাসের মোট পরিমাণ সঠিকভাবে যুক্ত করতে পারে।
এলপিজি ফ্লোমিটারএর তরল সিলিং নীতির কারণে, অ-ফাঁস ভলিউমেট্রিক ফ্লোমিটারের একটি অনন্য শ্রেণি। এর ত্রুটির বৈশিষ্ট্যগুলি (যেমন লিনিয়ারিটি, পুনরাবৃত্তিযোগ্যতা) এবং অন্যান্য ভলিউম্যাট্রিক ফ্লোমিটারের যান্ত্রিক সিলিংয়ের উপর নির্ভর করে (যেমন গার্ডল হুইল, মেমব্রেন) একটি উল্লেখযোগ্য পার্থক্য রয়েছে, সাধারণত দুর্দান্ত নির্ভুলতা, 0.2 স্তরের থেকে 0.5 স্তরের পরিমাপের নির্ভুলতা সহ। তবে অপারেশনের নীতিটি নির্দিষ্ট সীমাবদ্ধতাও নিয়ে আসে:
প্রবাহের পরিসীমা সীমাবদ্ধতা: তরলটি কার্যকরভাবে গ্যাস চেম্বারে সিল করা যেতে পারে এবং তরল স্তর বা তরল প্রবেশের ক্ষেত্রে সহিংস ওঠানামা না করে গ্যাসটি সহজেই স্রাব করা যায় তা নিশ্চিত করার জন্য, রোটারি সিলিন্ডারের ঘোরানো গতি খুব দ্রুত হতে পারে না। এটি সরাসরি সর্বাধিক পরিমাপযোগ্য প্রবাহের হারকে সীমাবদ্ধ করে। অতএব, এলপিজিএফএম 1 ফ্লো মিটারগুলি মূলত ছোট প্রবাহ গ্যাসগুলির সঠিক পরিমাপের জন্য উপযুক্ত, সাধারণত পরীক্ষাগারগুলিতে ব্যবহৃত হয়, স্ট্যান্ডার্ড মিটার ক্রমাঙ্কন, বিশেষ প্রক্রিয়াগুলির ছোট প্রবাহ পর্যবেক্ষণ এবং অন্যান্য পরিস্থিতিতে।
গ্যাসের সামঞ্জস্যতার প্রয়োজনীয়তা: পরিমাপ করা গ্যাসটি ফ্লোমিটারের অভ্যন্তরে সিলিং তরলটিতে দ্রবীভূত হওয়া উচিত নয়, বা এটি সিলিং তরলটির সাথে কোনও রাসায়নিক প্রতিক্রিয়া বা মিথস্ক্রিয়া থাকতে পারে না। এটি করতে ব্যর্থতার ফলে পরিমাপের ত্রুটিগুলি হতে পারে (উদাঃ, গ্যাস দ্রবীভূত হওয়ার কারণে ছোট ভলিউম রিডিং), তরলের প্রকৃতিতে পরিবর্তন বা এমনকি মিটারের ক্ষতি হতে পারে। নির্দিষ্ট গ্যাসের সঠিক পরিমাপের জন্য উপযুক্ত সিলিং তরল (জল, তেল বা অন্যান্য জড় তরল) নির্বাচন করা অপরিহার্য।
অন্যান্য বিবেচনাগুলি: মিটারটি অনুভূমিকভাবে মাউন্ট করা দরকার এবং ব্যবহারের সময় নির্দিষ্ট চিহ্নে তরল স্তরটি বজায় রাখা দরকার। পরিবেষ্টিত তাপমাত্রার পরিবর্তনের ফলে সিলিং তরলের পরিমাণের পরিবর্তন হতে পারে এবং মনোযোগ বা ক্ষতিপূরণ প্রয়োজন। যদিও অত্যন্ত নির্ভুল, এগুলি সাধারণত আকার এবং ওজনে তুলনামূলকভাবে বড় এবং তরলটির স্তর এবং পরিষ্কার -পরিচ্ছন্নতার নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন।
সংক্ষেপে, এলপিজি ফ্লোমিটারগুলি, তাদের উচ্চ নির্ভুলতার সাথে, কোনও ফুটো এবং স্বজ্ঞাত নীতি নেই, ছোট প্রবাহ গ্যাসগুলির মোট ভলিউম পরিমাপের ক্ষেত্রে একটি গুরুত্বপূর্ণ অবস্থান দখল করে না, তবে তাদের প্রযোজ্য প্রবাহের ব্যাপ্তি এবং গ্যাস-সিলযুক্ত তরল সামঞ্জস্যতার প্রয়োজনীয়তাগুলি কঠোরভাবে অনুসরণ করতে হবে।
